YBCO超导带材单轴拉伸全场三维变形测量实验

一、实验设置

如图1所示，实验采用3D-DIC设备采集图像，其中相机使用2000万像素高分辨率相机，镜头焦距50mm。

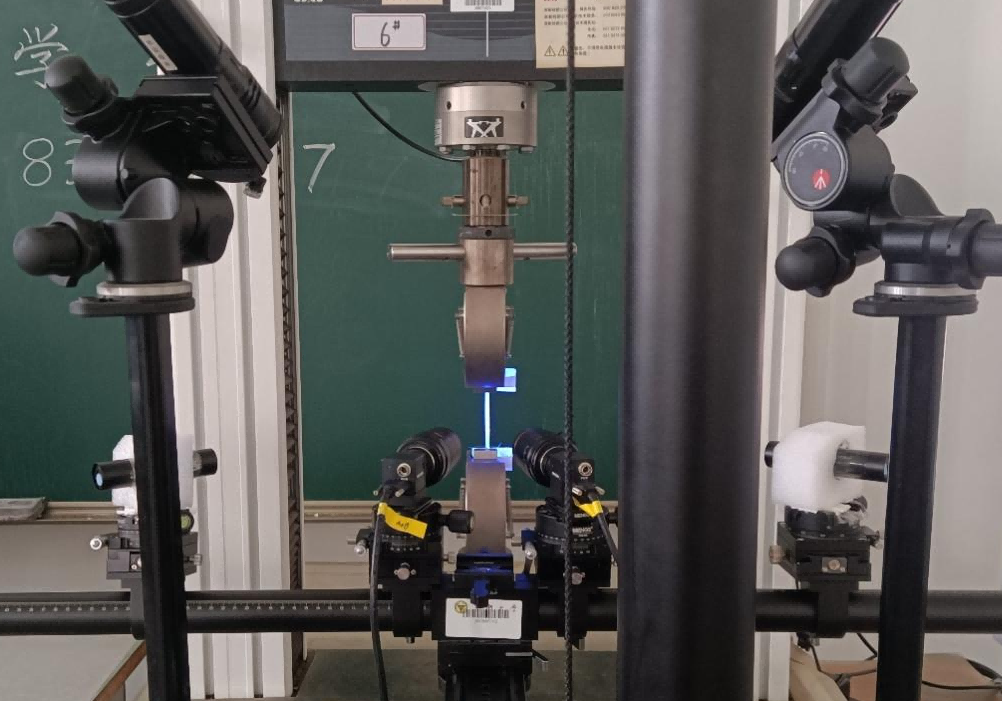

图1 3D-DIC变形测量实验现场布置

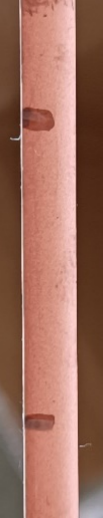

图2 试样

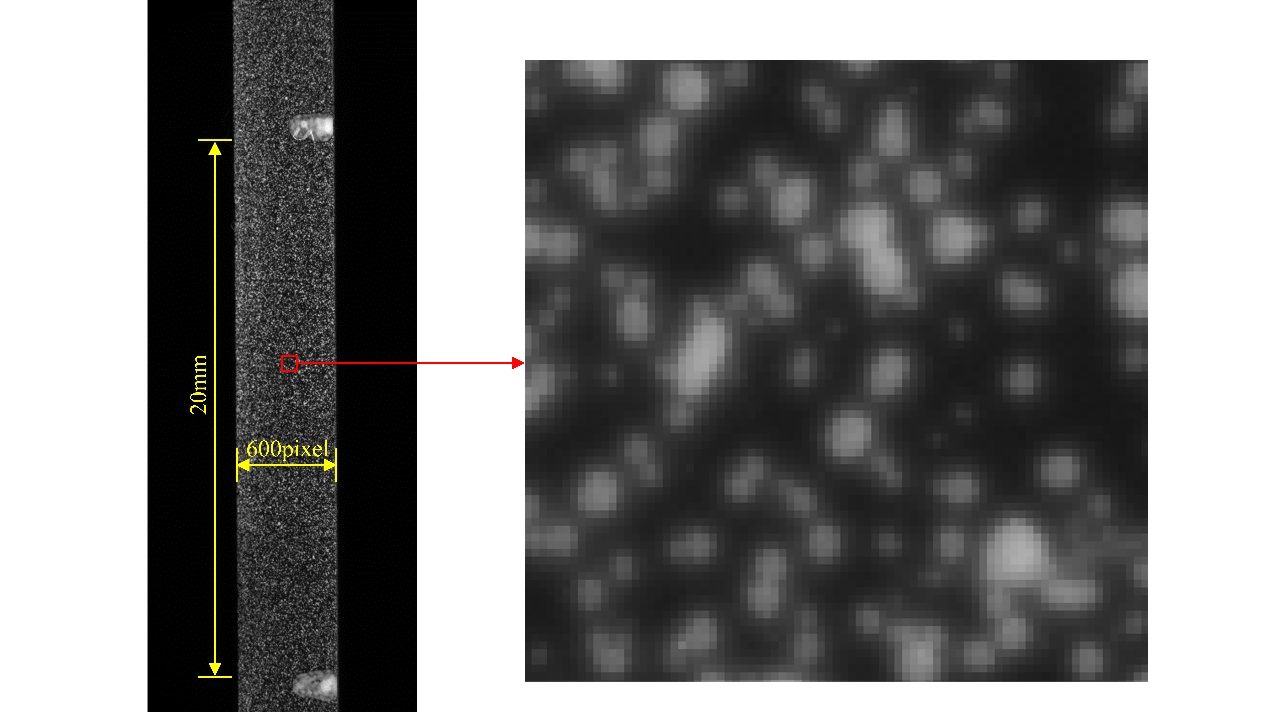

图3 高质量微散斑场

二、线弹性变形阶段力学参数测定

为了消除不完美的夹持引起的试件扭转、拉力方向与试件轴线不平行等影响，将拉伸过程中拉力为一定数值时的图片设置为参考图，保证此后试件的变形基本稳定为轴向拉伸变形。计算线性阶段不同应力下全场Exx和Eyy，并取平均。

以线弹性阶段应力随Eyy变化的斜率为弹性模量；以线弹性阶段Exx、Eyy分别随应力变化的斜率的比值绝对值作为泊松比。图4-7为试件2的分析结果图，其余试件的结果处理方式均相同。三个试件的力学参数结果如表1所示。

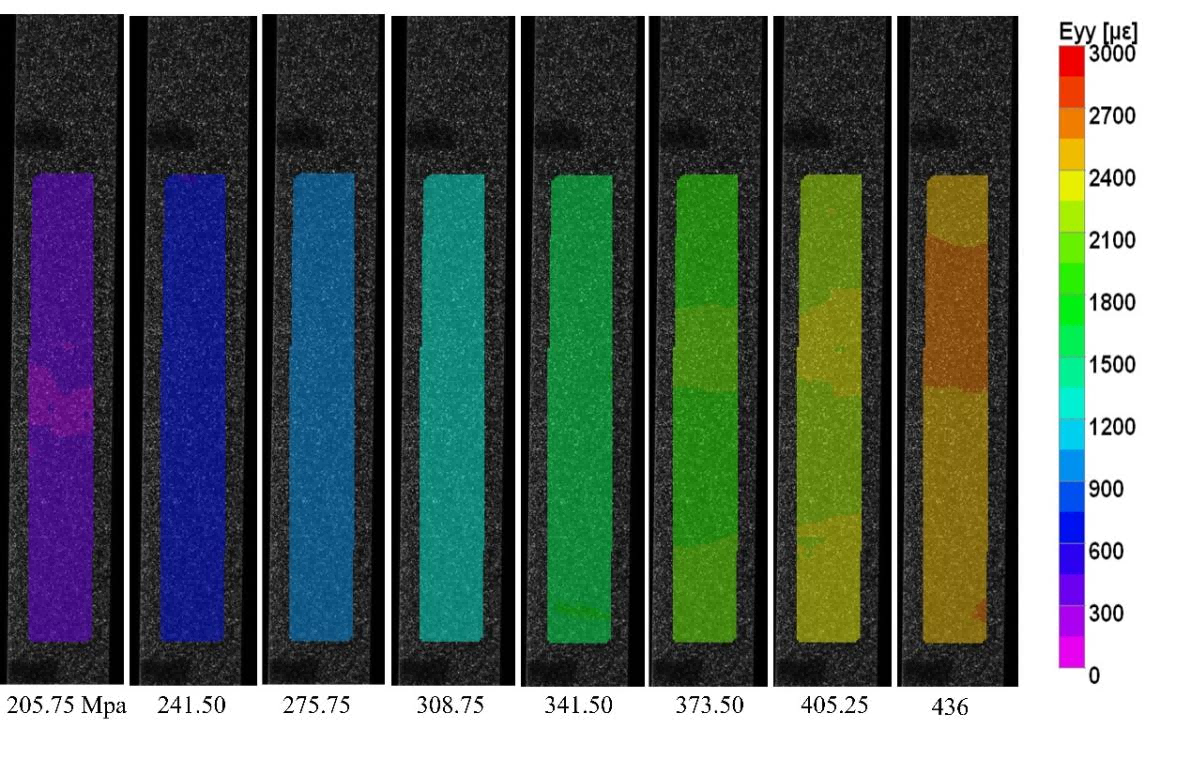

图4 线弹性阶段Eyy全场应变云图

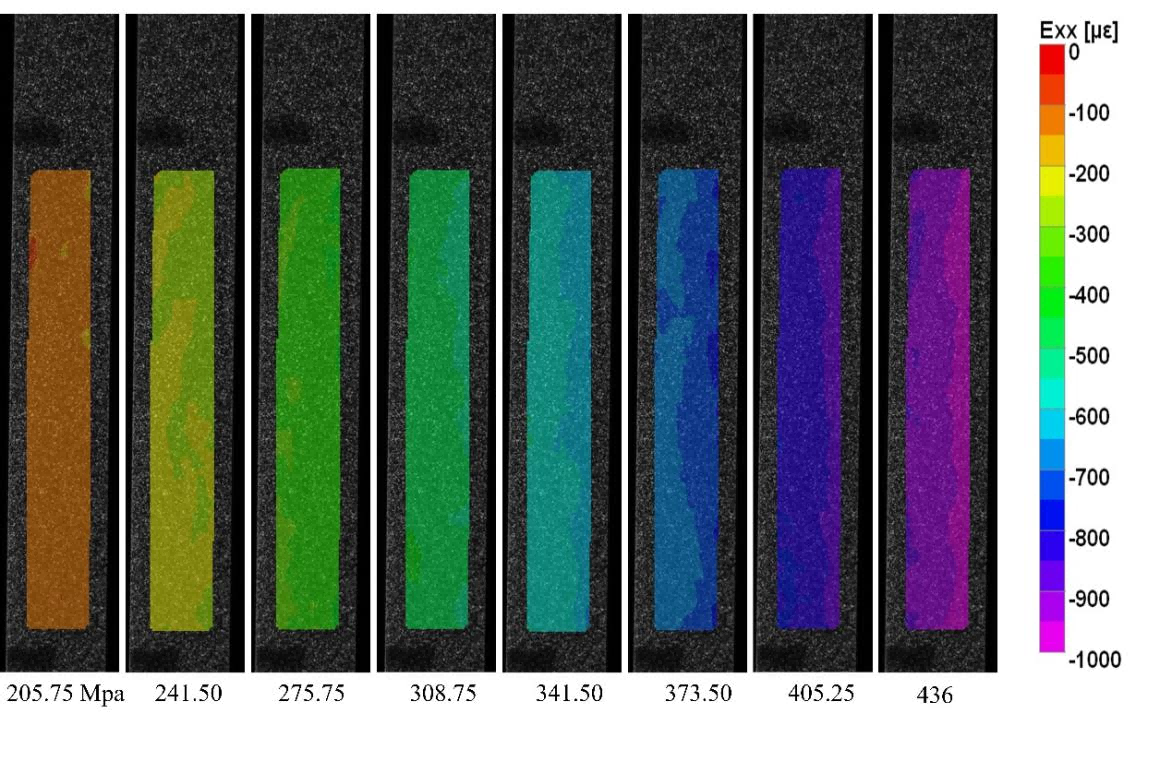

图5 线弹性阶段Exx全场应变云图

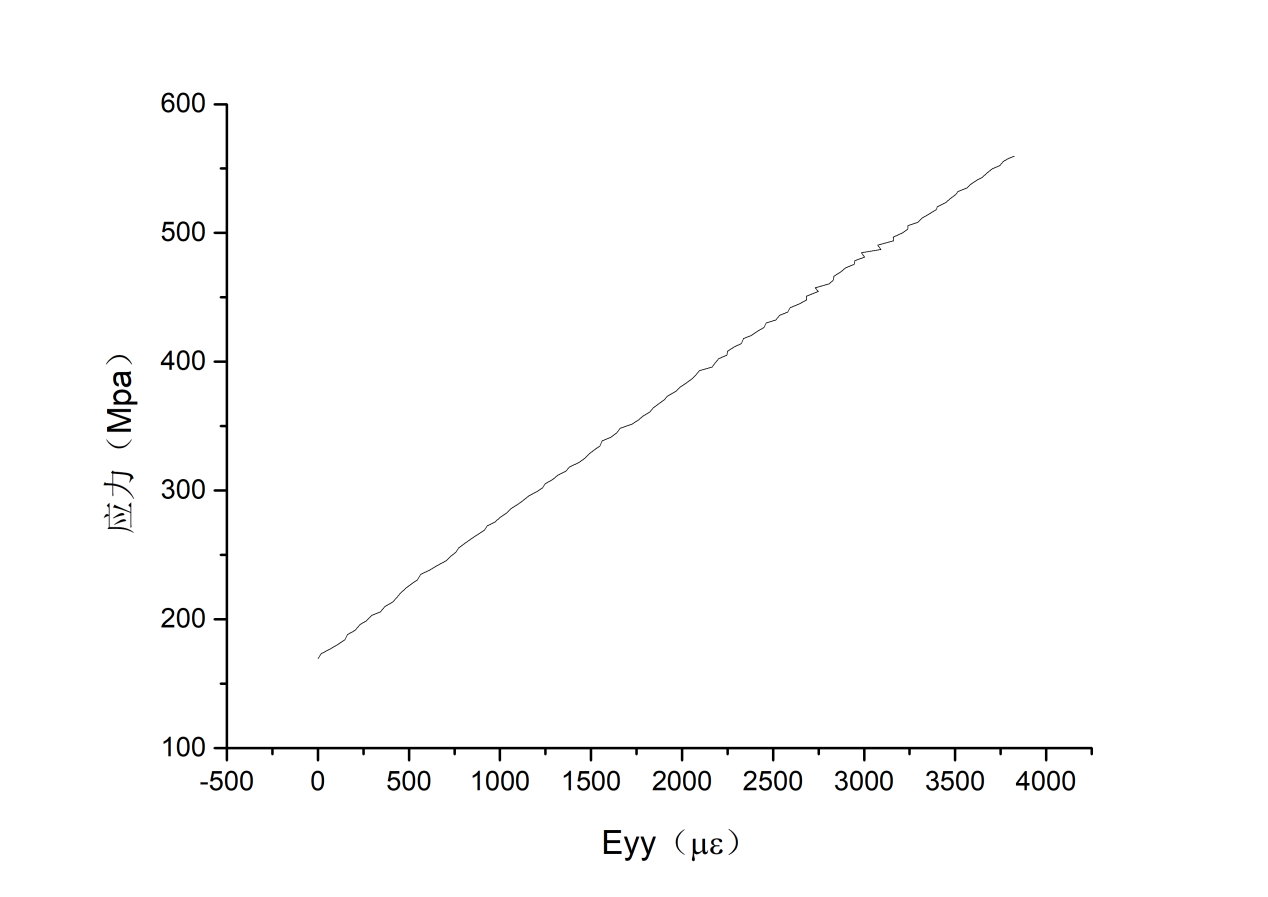

图6 线弹性阶段应力随Eyy（全场均值）的变化

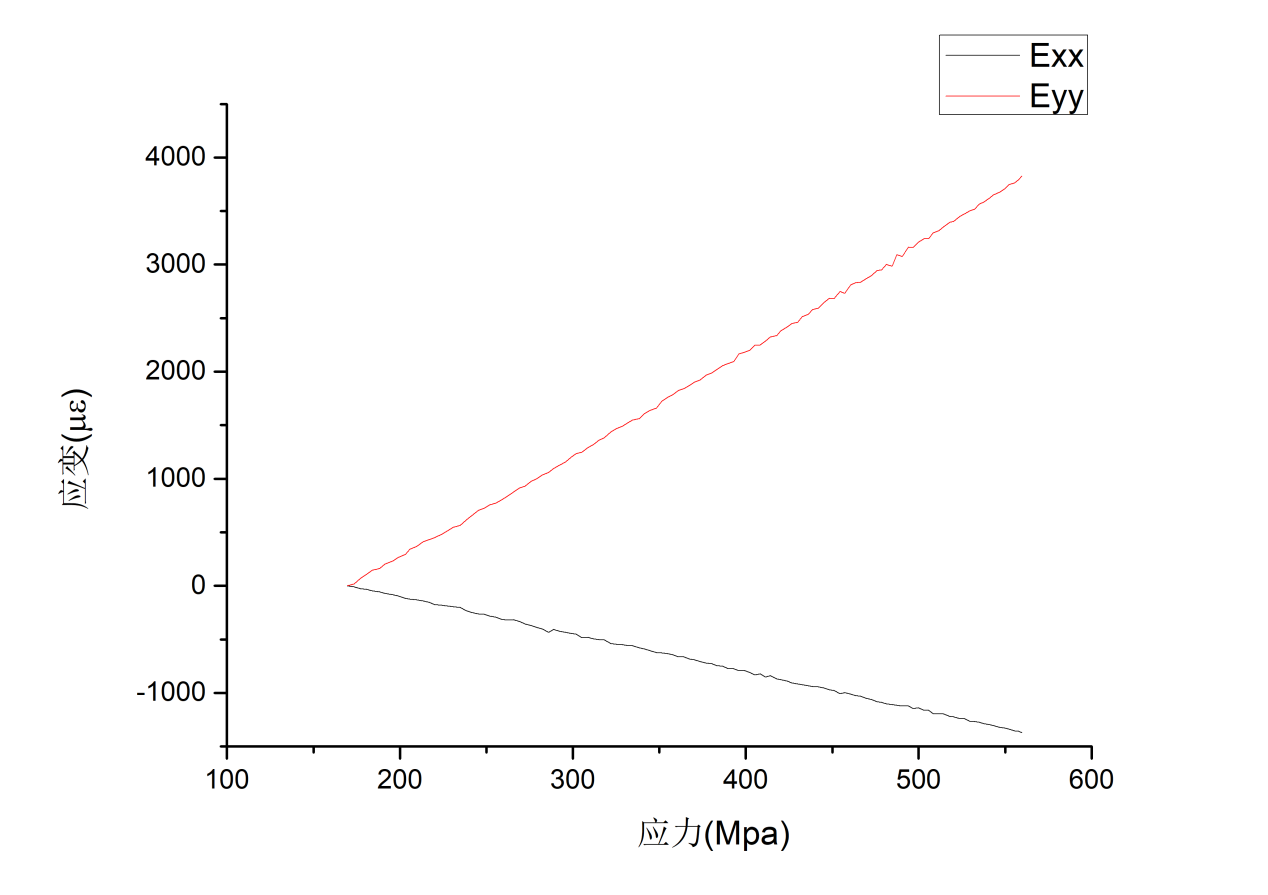

图7 线弹性阶段Exx和Eyy随应力的变化

表1 三试样弹性模量、泊松比

三、塑性阶段

试件中间部位的塑性发展比两端缓慢。

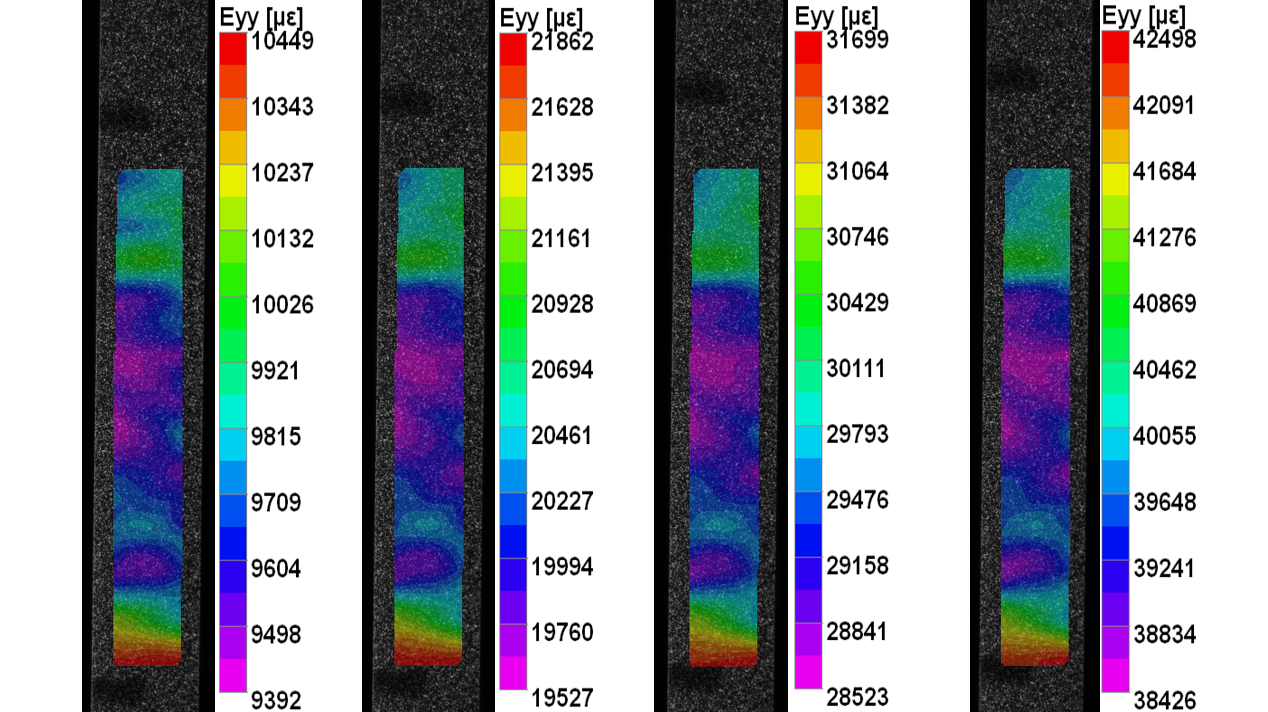

图8 塑性阶段Eyy全场分布云图

试件在塑性阶段时，中间部分的截面逐步弯曲。

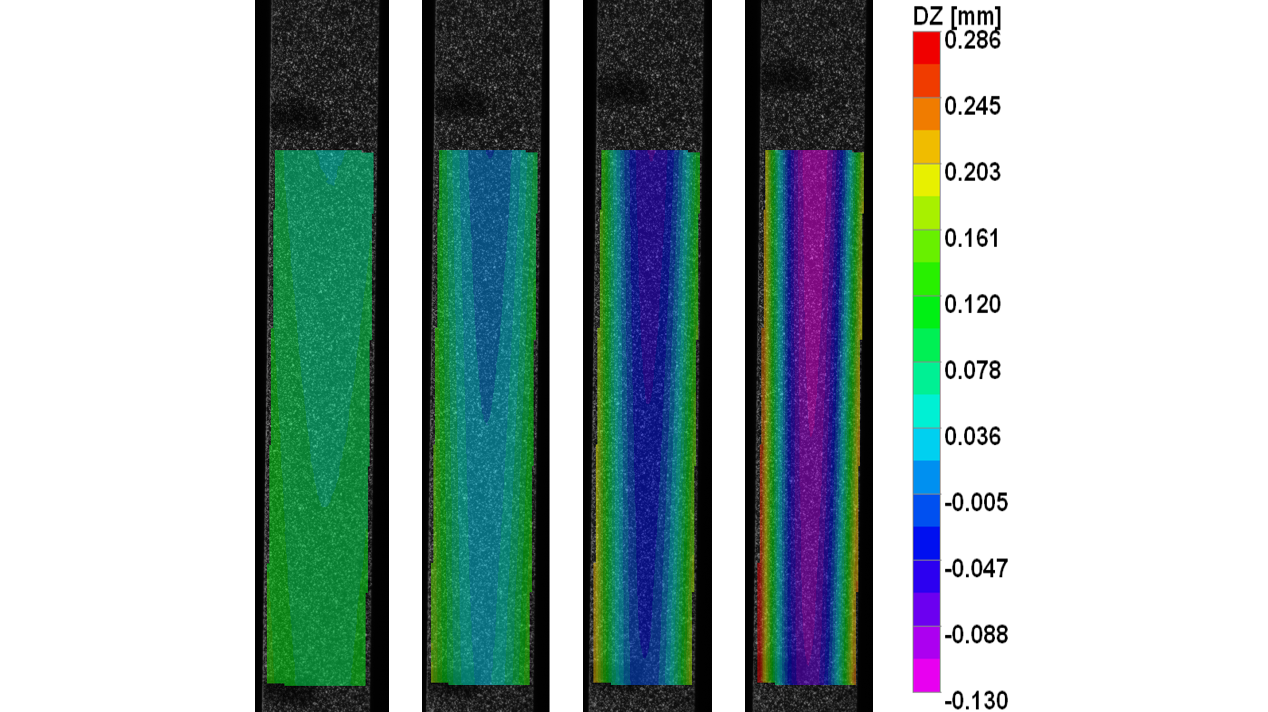

图9 塑性阶段DZ全场分布云图
