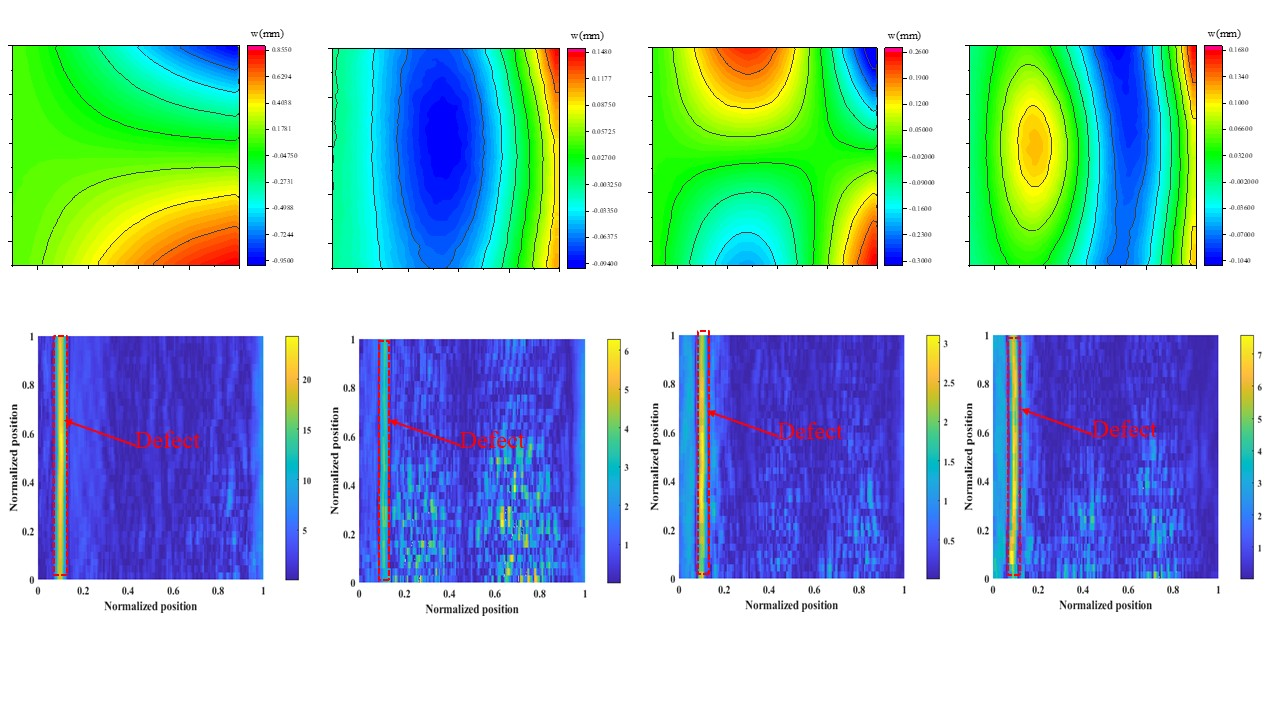

激光多普勒测振仪是利用激光多普勒效应对物体振动进行测量的一种测量仪器,与传统的加速度计等传感器相比具有可以远距离测量，非侵入性，空间分辨率高，测量时间短，响应频带宽，速度分辨率高等优点，已经广泛运用于汽车制造、航空航天、声学和超声波、机械及土木工程等各个领域，测试结果用于模态分析、有限元模型验证、缺陷检测、声学振动检测、生命体征检测等。

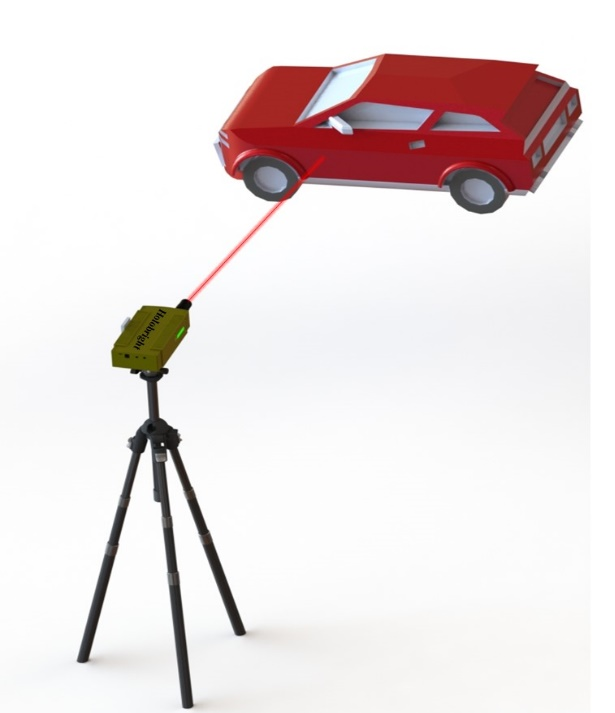

本产品根据外差干涉仪原理测量振动位移，该原理借助声光调制器(AOM)在光电探测器处生成高频载波信号。氦氖激光器的光束指向振动的物体，并从该物体散射回来，由于多普勒效应，振动物体的速度或位移会产生频率或相位调制，最终通过解调，可以对速度或位移进行解码。
便携式单点激光多普勒测振系统 (PNV-RD-AVD1)
参数 | 教学版 | 标准版 |
测量点数 | 1 | 1 |
激光 | 氦氖激光器 ( 632.8纳米波长, 二级，人眼安全) | 氦氖激光器 ( 632.8纳米波长, 二级，人眼安全) |
测量距离 | 0.2米 – 2米 (可变焦镜头, 使用反射膜的情况下最远可到20米) | 0.2米 – 5米 (可变焦镜头, 使用反射膜的情况下最远可到30米) |
激光光点大小 | 20微米 - 200 微米 | 20微米 - 500 微米 |
输出物理量 | 位移、速度和加速度(由客户通过软件选择) | 位移、速度和加速度(由客户通过软件选择) |
频率测量范围 | 0.1Hz - 250kHz | 0.1Hz - 250kHz |
速度测量范围 | 10mm/s 到 2m/s 根据分辨率多档可调 | 10mm/s 到 2m/s 根据分辨率多档可调 |
分辨率 | 速度: 0.02µm/s/√Hz 位移: 1皮米 | 速度: 0.02µm/s/√Hz 位移: 0.1皮米 @ 10kHz |
解调系统 | FPGA 数字解调系统 (实时输出) | FPGA 数字解调系统 (实时输出) |
控制界面 | 软件控制 | 软件控制 |
解调数据输出 | 数字输出(USB3.0 interface) 模拟输出 (SMA接口，只支持 250kHz以下振动 ) | 数字输出(USB3.0 interface) 模拟输出 (SMA接口，只支持 250kHz以下振动 ) |
系统固定的螺纹孔规格 | M4, M6，1/4"-20 | M4, M6，1/4"-20 |

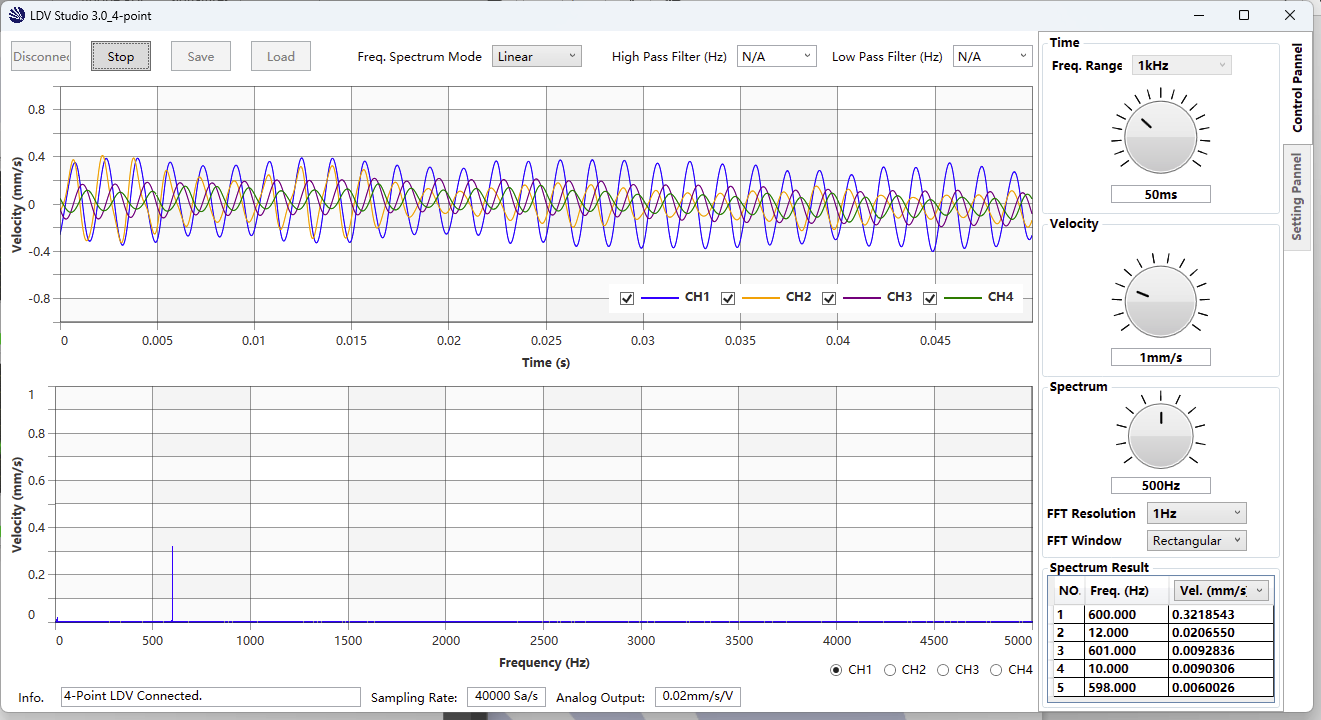

软件 | 基于Windows系统的具有显示，分析和存储测量数据功能的软件 | 基于Windows系统的具有显示，分析和存储测量数据功能的软件 |
电源 | Type C 接口, 充电宝可用 | Type C 接口, 充电宝可用 |
系统尺寸大小 | 300毫米 (长) x 62毫米 (宽) x 120毫米 (高) | 400毫米 (长) x 65毫米 (宽) x 140毫米 (高) |
测量触发接口 | TTL 信号, SMA接口 | TTL 信号, SMA接口 |
质保 | 一年 | 一年 |
|
|
|
