使用4台工业相机组成2套3D-DIC测量系统，2个子系统沿着梁的方向一字排开，用来测量工字梁的腹板表面变形。本实验采用ECC、UHPC复合的新型小尺寸工字型组合梁作为研究对象工字组合梁安装在跨长为1200mm的简支支座上，上方有跨长为400mm的分配梁用于施加四点弯曲荷载，同时在跨中下翼缘配有直线位移传感器（Linear Variable Displacement Transducer, LVDT）。

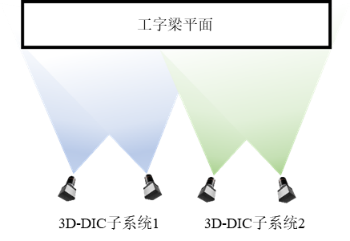

一字型相机布置方式

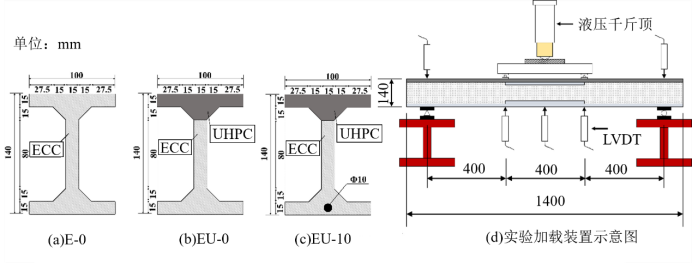

梁横截面信息及实验加载装置
多相机DIC在跨中测量的位移与LVDT的结果在趋势上保持高度的一致，但由于LVDT是顶在下翼缘的下方，而散斑仅布置在腹板上面，因此在未加钢筋的工字梁跨中下翼缘破坏较大的位置会有相对较大的差距。由于LVDT仅能测量单个方向的位移，因此测量所得的跨中位移在加载的中后段略小于3D-DIC的测量结果。而在剪切破坏的EU-10型号工字梁由于跨中位置未受到破坏，下翼缘与腹板下方的位移差距相对较小，因此3D-DIC与LVDT的测量结果差距更小。

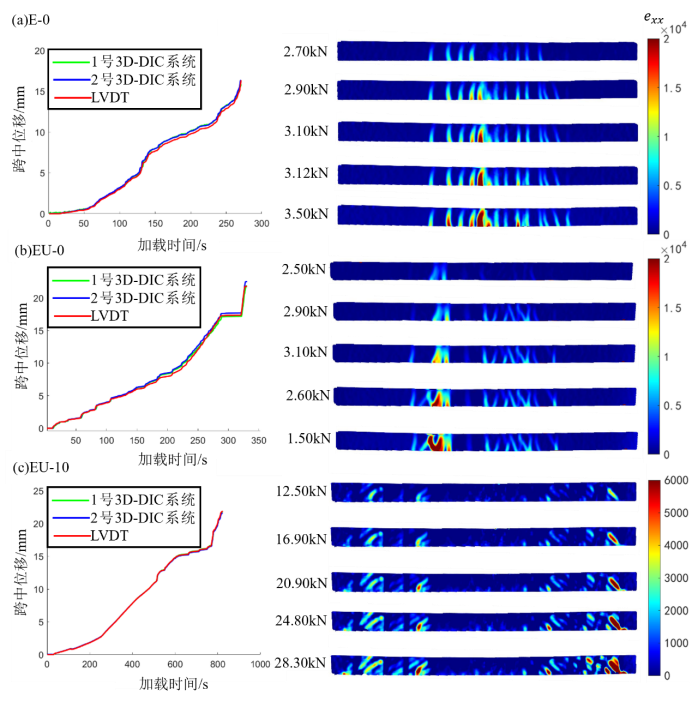

跨中位移测量结果与腹板exx应变云图
