化工纳米新材料力学性能测试

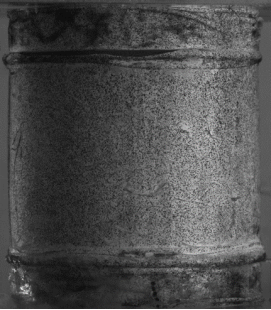

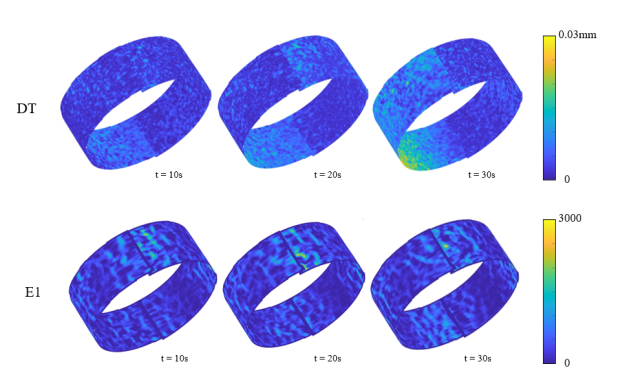

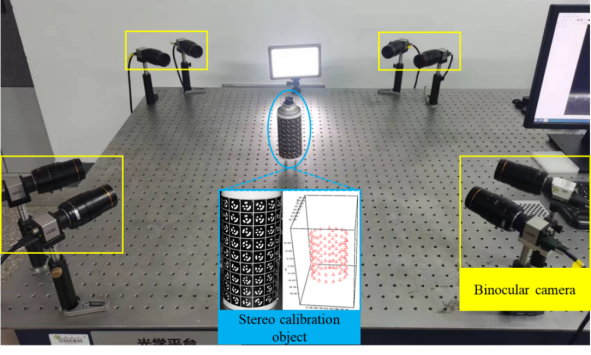

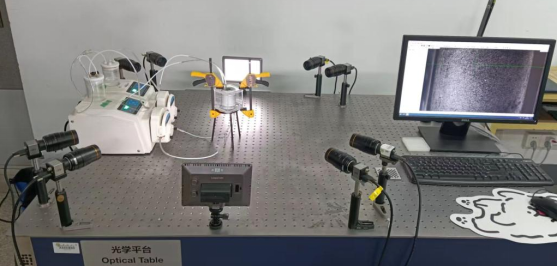

三维数字图像相关技术通过结合立体视觉技术和数字图像相关方法。以物体表面的散斑为信息载体，能够无接触地实现物体表面全场三维位移和应变的测量。如图所示，实验使用四套双目3D-DIC子系统，通过立体标定物，将四个子系统统一在全局坐标系下，从而实现新材料表面全周位移和应变测量。测量结果表明，实验物表面全场在某工作环境中的绝对位移小于0.03mm，主应变小于3000微应变，表面未发生断裂等破坏。
